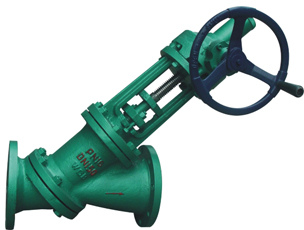

傘齒輪料漿閥
上海代益閥門專業生產傘齒輪料漿閥，不銹鋼傘齒輪料漿閥，法蘭傘齒輪料漿閥，螺紋傘齒輪料漿閥，JS545Y傘齒輪料漿閥。
傘齒輪Y型料漿閥詳細資料： 一、產品特點：
高壓、耐磨礦砂 傘齒輪Y型料漿閥是氧化鋁工況中輸送礦砂料漿的主控閥門，要求達到“三耐一防” 的高性能，即耐磨、耐壓、耐沖刷、防止結疤。目前JS545Y傘齒輪Y型料漿閥已完全能滿足國內市場需求，為氧化鋁工業的擴產、提產做出了一定的貢獻，也使企業在創匯、節匯上取得了更好的成績。該閥采用傘齒輪控制調節，使用方便。
二、產品執行標準：
設計制造按：ASMEB16.34(Class150為縮徑設計)、BS1873
法蘭端尺寸按：ASMEB16.5\GB/T9II3.6
檢驗標準：API598
三、主要技術參數：
產品型號：SJS545Y
公稱壓力：1.6-6.4MPa
公稱通徑：DN50-350mm
型號
|
公稱壓力PN |
尺寸 |
| DN |
50 |
100 |
125 |
150 |
150△ |
200 |
250 |
300 |
SJS45Y-16C
SJS545Y-16C |
1.6 |
L |
230 |
350 |
400 |
480 |
480 |
600 |
730 |
850 |
| H |
320 |
464 |
510 |
710 |
595 |
810 |
920 |
1120 |
| DO |
240 |
280 |
320 |
360 |
360 |
500 |
500 |
600 |
| 重量WT（kg） |
36 |
66 |
90 |
105 |
105 |
185 |
305 |
420 |
SJS45Y-25C
SJS545Y-25C |
2.5 |
L |
230 |
350 |
400 |
480 |
480 |
600 |
730 |
850 |
| H |
320 |
464 |
510 |
710 |
595 |
810 |
920 |
1120 |
| DO |
240 |
280 |
320 |
360 |
360 |
500 |
500 |
600 |
| 重量WT（kg） |
38 |
69 |
95 |
114 |
114 |
195 |
315 |
435 |
SJS45Y-40C
SJS545Y-40C |
4.0 |
L |
230 |
350 |
400 |
480 |
480 |
600 |
730 |
850 |
| H |
320 |
464 |
510 |
710 |
595 |
810 |
920 |
1120 |
| DO |
240 |
280 |
320 |
360 |
360 |
500 |
500 |
600 |
| 重量WT（kg） |
42 |
70 |
95 |
114 |
114 |
195 |
315 |
435 |
SJS45Y-64C
SJS545Y-64C |
6.4 |
L |
380 |
430 |
500 |
550 |
550 |
650 |
775 |
900 |
| H |
350 |
490 |
550 |
750 |
635 |
860 |
980 |
1120 |
| DO |
360 |
400 |
400 |
500 |
500 |
600 |
680 |
800 |
| 重量WT（kg） |
47 |
75 |
105 |
124 |
124 |
210 |
335 |
460 | |
|
|
|
